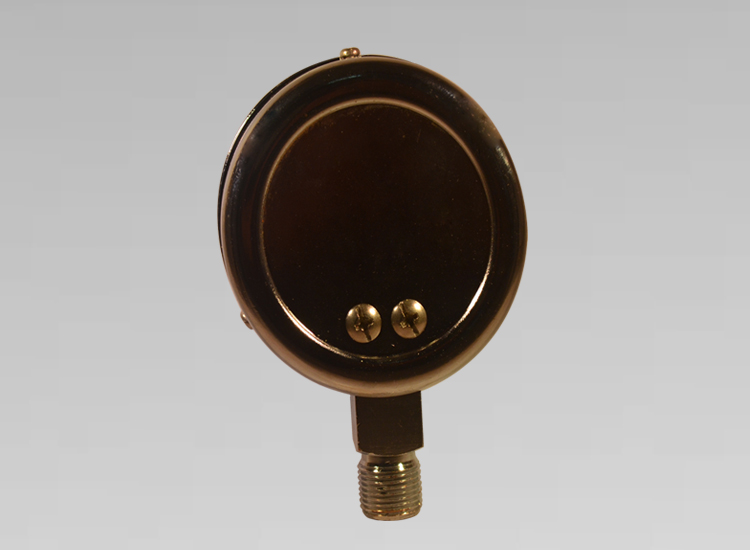

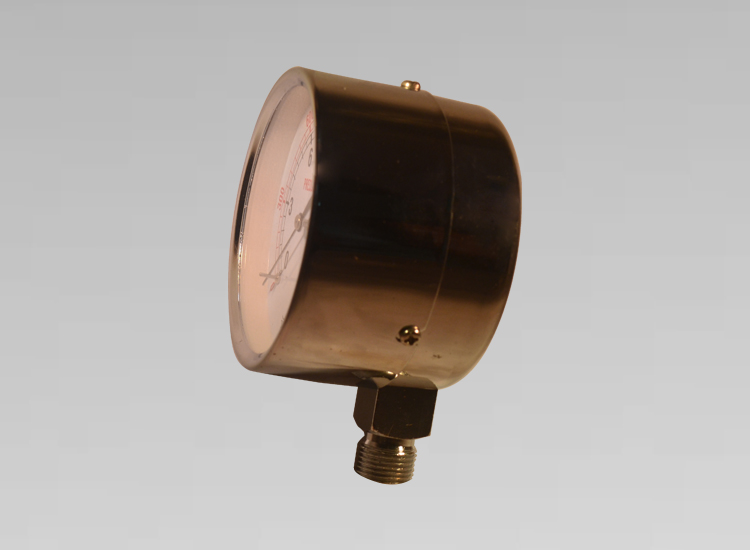

儀表由測量系統(包括接頭、波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)
和外殼(包括表殼、襯圈和表玻璃)所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相
應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。還有調零
裝置，可以方便調整零位。
膜盒壓力表的測量范圍在-80~60000Pa,但是要根據不同的壓力量程選用不同的膜盒壓力表，壓力在-1000Pa~
60000Pa時建議選用圓盤式膜盒壓力表，如果壓力在-80Pa時建議選用矩形膜盒壓力表。
1.標度范圍及精確度等級及重量.
2.測量范圍：(kPa) 0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-2.5～0；-4～0；-6～0；
0 -10 -16～0； -25～0；-40～0； -2～2；-3～3；-5～5； -8～8； -12～12；-20～20 -30~30
3.使用環境條件：-25～55℃，相對濕度不大于80%
4.抗工作環境振動：V·H·3級
5.重量：0.5kg
6.外形尺寸 膜盒壓力表外形尺寸
工作位置、環境;儀表垂直安裝;工作環境-25～55℃.相對濕度不大于80%,并且周?chē)h(huán)境中不含有腐蝕儀表的有害氣體;
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，
廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。
